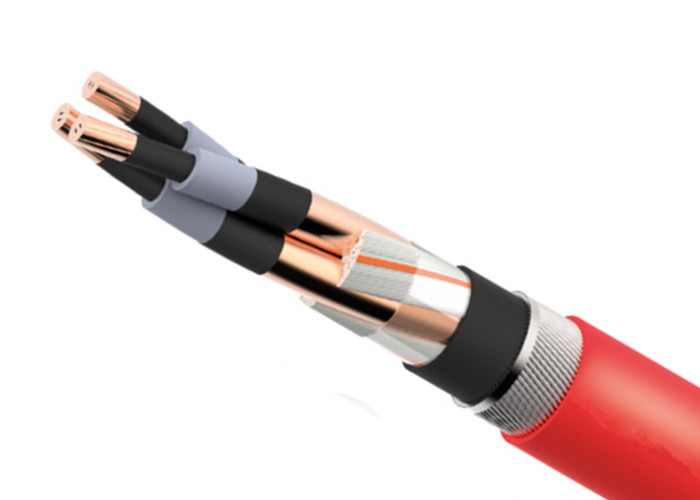

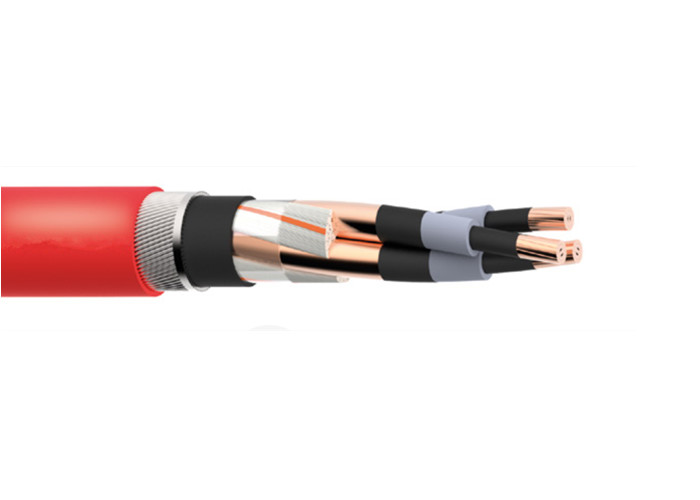

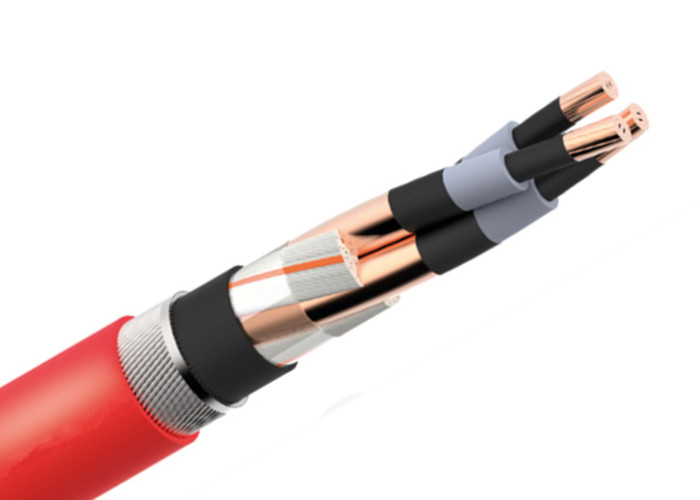

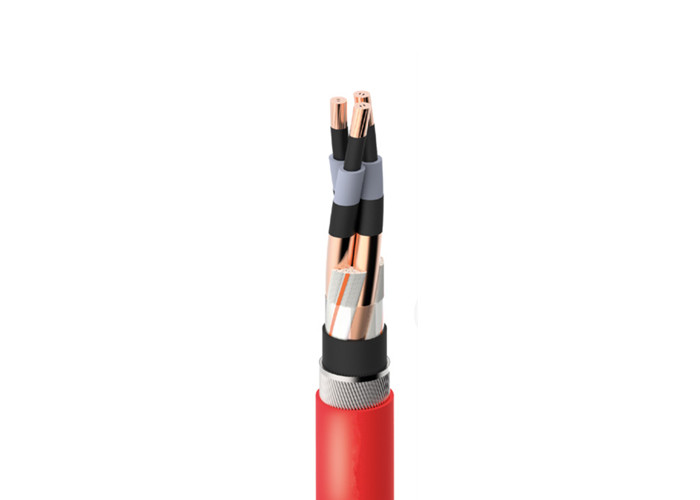

Name: 3 conductor de cobre de la envoltura del cable de transmisión de la SWA 50mm2 milivoltio de la base LSZH
Brand: OEM

Cables de transmisión subterráneos del milivoltio de la base de la envoltura 50mm2 70mm2 3 de LSZH

USO

Cables de transmisión para las redes del poder, subterráneos y en la canalización de cable, en instalaciones con amenaza potencial para la vida y el equipo en caso de fuego, de humo y de emisiones tóxicas de los humos.

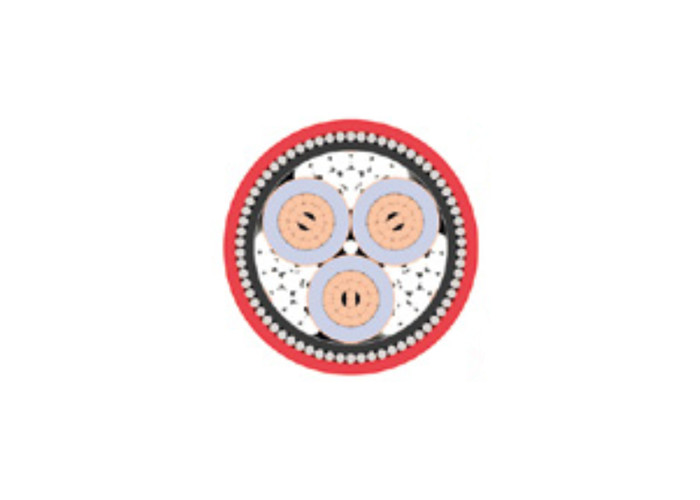

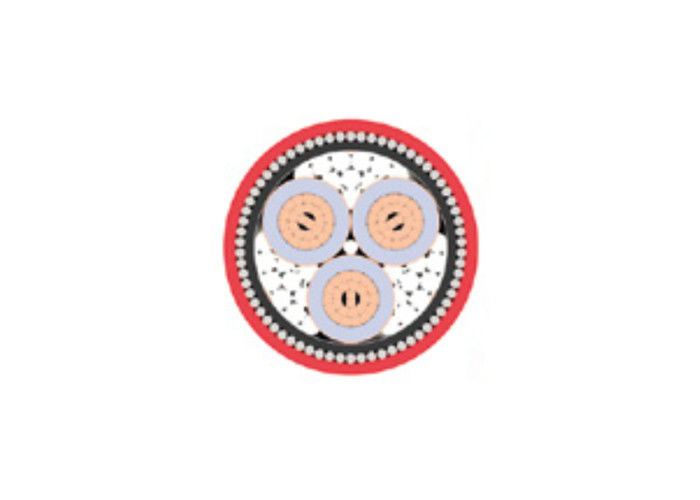

CONSTRUCCIÓN
Conductor
Conductor de cobre trenzado de la clase 2 según EN 60228 de las BS
(previamente BS 6360)
Conductor Screen
XLPE Semi-conductor (polietileno reticulado)
Aislamiento
Tipo GP8 de XLPE (polietileno reticulado) según
BS 7655
Pantalla de aislamiento
XLPE Semi-conductor (polietileno reticulado)
Pantalla metálica
Pantalla de cobre individual o total de la cinta según BS 7835
Llenador
ACARICIE (la fibra del tereftalato de polietileno)
Separador
Cinta obligatoria
Lecho
LSZH (halógeno cero del humo bajo)
Armadura
Sola base: AWA (alambre de aluminio acorazado)
Multifilar: SWA (alambre de acero acorazado)
Envoltura
LSZH (halógeno cero del humo bajo)

CARACTERÍSTICAS
Grado del voltaje (Uo/U) (Um)
19/33 (36) kilovoltios
Grado de la temperatura
Fijado: 0°C a +90°C
Características de la combustión:
Índice del oxígeno: 35
0,5% ácidos clorhídricos de acuerdo con EN 50267-2-1 de las BS
Clasificación baja del humo basada en prueba del cubo 3metre.
Los cables completos cumplen con los requisitos de la prueba de fuego
EN 50266-2-4 DE LAS BS
Radio de doblez mínimo
Sola base - fijada: diámetro total de 15 x
base 3 - fija: diámetro total de 12 x
(Solo guardapolvo del diámetro total de la base 12 x y 3 de la base 10 x
diámetro donde las curvas se colocan adyacente a una junta o
terminaciones a condición de que el doblez se controla cuidadosamente
por el uso de un anterior)
Color de la envoltura
Rojo, negro

3 conductor de cobre de la envoltura del cable de transmisión de la SWA 50mm2 milivoltio de la base LSZH 0

DIMENSIONES

NO. DE CORAZONES	CRUZ NOMINAL ÁREA SECCIONAL milímetro de ²	DIÁMETRO NOMINAL			PESO NOMINAL kg/km
		Debajo de la armadura milímetro	Sobre la armadura milímetro	Total milímetro
1 1 1 1 1 1 1 1 1 1 1 1 3 3 3 3 3 3 3 3 3	70 95 120 150 185 240 300 400 500 630 800 1000 50 70 95 120 150 185 240 300 400	32,6 34,3 35,9 37,5 39,3 41,7 44,2 47,3 50,5 54,2 60,5 65 65,1 68,8 72,6 76,3 79,3 83,4 88,8 93,9 100,8	36,6 38,3 39,9 42,5 44,3 46,7 49,2 52,3 55,5 59,2 65,5 70 71,4 75,1 78,9 82,6 85,6 89,7 95,1 100,2 107,1	41 42,9 44,5 47,3 49,3 51,7 54,4 57,7 61,1 65 71,6 76,5 78,2 82,1 86,1 90 93,2 97,5 103,3 108,8 116,1	2300 2650 3000 3500 4000 4650 5450 6350 7600 9150 11100 13400 9150 10300 11600 12800 14050 15650 18200 21100 24200

CONDUCTORES
Clasifique 2 conductores trenzados para la sola base y los cables multifilares

CRUZ NOMINAL ÁREA SECCIONAL milímetro de ²	NO. MÍNIMO DE ALAMBRES EN CONDUCTOR						RESISTENCIA MÁXIMA DE CONDUCTOR EN 20ºC
	Circular		Circular condensada		Formado		Conductor de cobre recocido
	Cu	Al	Cu	Al	Cu	Al	Alambres llanos ohms/km
70 95 120 150 185 240 300 400 500 630 800 1000	19 19 37 37 37 37 61 61 61 91 91 91	19 19 37 37 37 37 61 61 61 91 91 91	12 15 18 18 30 34 34 53 53 53 53 53	12 15 15 15 30 30 30 53 53 53 53 53	12 15 18 18 30 34 34 53 53 53 - -	12 15 15 15 30 30 30 53 53 53 - -	0,268 0,193 0,153 0,124 0,0991 0,0754 0,0601 0,047 0,0366 0,0283 0,0221 0,0176

CARACTERÍSTICAS ELÉCTRICAS
Conductores de cobre (cables acorazados aislados según BS 7835)
Capacidad de carga actual

NO. DE CORAZONES	CRUZ NOMINAL ÁREA SECCIONAL milímetro de ²	GRADO ACTUAL CONTINUO
		En tierra Amperios		En conductos Amperios		En aire Amperios
		Trébol	Plano	Trébol	Plano	Trébol	Plano
1 1 1 1 1 1 1 1 1 1 1 1 3 3 3 3 3 3 3 3 3	70 95 120 150 185 240 300 400 500 630 800 1000 50 70 95 120 150 185 240 300 400	270 320 360 410 455 520 580 650 710 760 810 860 210 250 300 340 380 430 500 540 600	280 335 380 430 485 560 640 730 830 940 1060 1170 210 250 300 340 380 430 500 540 600	260 305 340 375 410 470 500 530 570 620 660 690 180 215 255 290 330 370 430 470 530	270 325 370 410 460 540 610 690 780 890 990 1090 180 215 255 290 330 370 430 470 530	310 375 430 490 550 650 740 840 930 1040 1140 1230 220 270 330 380 430 490 570 650 740	370 460 530 600 690 820 940 1100 1280 1480 1690 1900 220 270 330 380 430 490 570 650 740

REDUCIR LA CAPACIDAD NORMAL DE FACTORES

°C de TEMPERATURA DEL AIRE	25	30	35	40	45	50	55
REDUCIR LA CAPACIDAD NORMAL DE FACTOR	1,00	0,96	0,92	0,88	0,83	0,78	0,73
°C de la TEMPERATURA DE TIERRA	10	15	20	25	30	35	40
REDUCIR LA CAPACIDAD NORMAL DE FACTOR	1,03	1,00	0,97	0,93	0,89	0,86	0,82
RESISTENCIA TERMAL DE TIERRA k.m/W	0,9	1,0	1,2	1,5	2,0	2,5	3,0
REDUCIR LA CAPACIDAD NORMAL DE FACTOR	1,06	1,04	1,00	0,92	0,82	0,74	0,68
PROFUNDIDAD DE PONER el mtr	0,80	1,00	1,25	1,50	1,75	2,00	2,50
REDUCIR LA CAPACIDAD NORMAL DE FACTOR	1,00	0,97	0,95	0,94	0,93	0,91	0,90

etiqueta:

Lugar de origen:	CHINA
Nombre de la marca:	OEM
Certificación:	ISO/RoHS/CE

Cantidad de orden mínima:	200 metros
Precio:	Negotiation
Detalles de empaquetado:	paquete estándar de la exportación
Tiempo de entrega:	15-20 días laborables o negociaciones
Condiciones de pago:	T/T, L/C, D/P, unión del oeste, Paypal, pagos seguros
Capacidad de la fuente:	50000meters por semana

CONDUCTOR:	Conductor de cobre trenzado de la clase 2	Pantalla de conductor:	XLPE Semi-conductor
Aislamiento:	XLPE	Pantalla de aislamiento:	XLPE Semi-conductor
Pantalla metálica:	Pantalla de cobre individual o total de la cinta	Llenador:	Fibra del tereftalato de polietileno
separador:	Cinta obligatoria	Armadura:	Sola base: AWA (alambre de aluminio acorazado) multifilar: SWA (alambre de acero acorazado)
Envoltura:	LSZH
